Умови на ділянці
Спільне подвір’я з двома будинками та обмеженим місцем між господарськими спорудами. Маршрут заїзду та місце відведення води під час прокачування узгодили ще до виїзду бригади.
Виконана робота · Лохвиця · міська громада
Свердловина 96 м — Лохвиця
Для об’єкта у Лохвиці змоделювали свердловину глибиною 96 м. Пройшли водотривкі породи, установили НПВХ колону Ø125 мм, розмістили фільтр у робочому піску, виконали гравійну обсипку та контрольне прокачування. Розрахунковий дебіт після очищення — 2,6 м³/год.
Дивитися результат 30/06/2024Миргородський район
Глибина96 м
Горизонтпіски бучацько-канівських відкладів
ТрубаНПВХ Ø125
Дебіт2,6 м³/год
Фото з ділянки
ЯК ПРОХОДИЛО
БУРІННЯ У ЛОХВИЦІ
Кожна свердловина має свої умови. Тому показуємо не тільки фінальний результат, а й сам процес роботи на реальних об’єктах.
Фото в кейсі3
буріння, обсадна труба, прокачування, насос і готовий вузол
Завдання власника
СТАБІЛЬНА ВОДА
ДЛЯ БУДИНКУ Й ДВОРУ
Місто розташоване на річці Лохвиці поблизу її впадіння в Сулу. Долинні ділянки та вищі тераси мають різні абсолютні відмітки, тому для двох адрес у межах громади прогнозована кількість метрів може не збігатися. Долини допомагають читати рельєф, але не визначають автоматично цільовий горизонт. Для прогнозу потрібні координати й технічні дані свердловин поруч. Ключова задача модельного об’єкта — подача води до двох житлових будівель без різкого падіння тиску при одночасному користуванні. На ділянці: спільне подвір’я з двома будинками та обмеженим місцем між господарськими спорудами; рельєф ділянки майже рівний, але верхні піщані лінзи мали нестабільний приплив і не розглядалися як основне джерело.
Задача водопостачання
Завдання об’єкта — подача води до двох житлових будівель без різкого падіння тиску при одночасному користуванні. Підбір конструкції орієнтували не лише на глибину, а й на фактичну водовіддачу шару.
Прийняте рішення
Після встановлення колони промили фільтрову зону та прокачували свердловину ступінчасто, контролюючи прозорість і рівень. Після прокачування підібрали насос під одночасний водорозбір у двох будинках.
Паспорт об’єкта
ФАКТИЧНІ ПАРАМЕТРИ
СВЕРДЛОВИНИ
Саме ці дані роблять кейс переконливим. Глибину, рівні води та дебіт беремо з паспорта після завершення буріння й прокачування.
Тип свердловинипобутова фільтрова
Загальна глибина96 м
Водоносний горизонтпіски бучацько-канівських відкладів
Обсадна колонахарчова НПВХ Ø125 мм, різьбове з’єднання
Робоча частина фільтра6 м
Гравійна обсипкамитий фракціонований кварцовий гравій
Статичний рівень16 м
Динамічний рівень27 м
Дебіт після прокачування2,6 м³/год
Насосзанурювальний, 1,1 кВт
Рівень землі
16 мстатичний рівень
27 мдинамічний рівень
90–96 мфільтр у водоносному піску
Піщаний водоносний горизонт
96 м
Що пройшли під час буріння
ГЕОЛОГІЯ
ЦІЄЇ ДІЛЯНКИ
Під час буріння фіксуємо фактичну зміну порід. Наведений локальний розріз є модельним орієнтиром і не замінює журнал буріння конкретної свердловини.
0–4 мчорнозем і лесовидні суглинки
4–21 мчергування глин, алевритів і піщаних прошарків
21–81 ммергель та водотривка глина
81–96 мкварцово-глауконітовий пісок · бучацько-канівський горизонт
Матеріали й обладнання
ЩО ВСТАНОВИЛИ
НА ОБ’ЄКТІ
У кожному кейсі вказуємо не просто «свердловина під ключ», а конкретні матеріали й обладнання, які отримав власник.

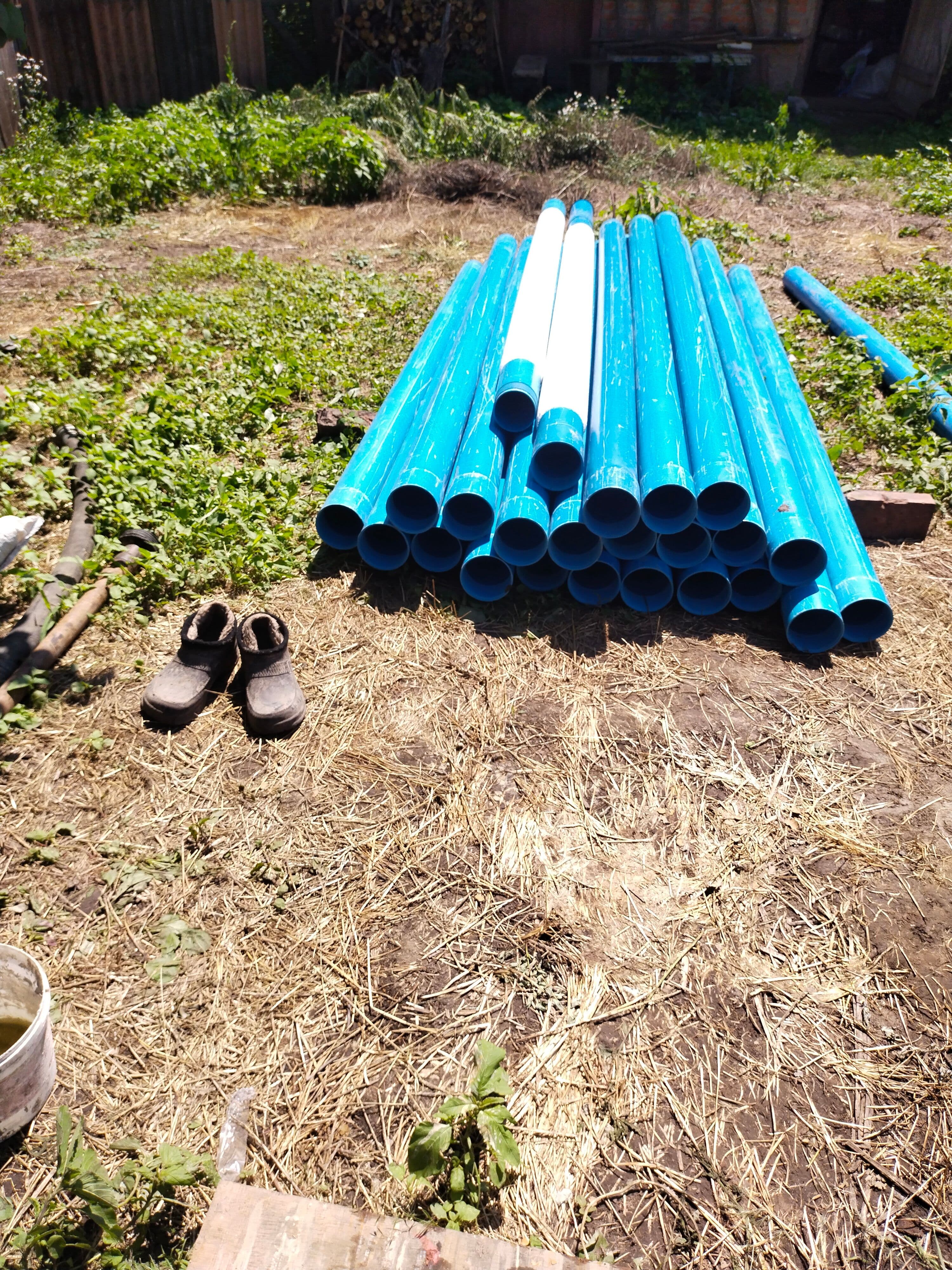

Харчова НПВХ труба Ø125 мм
Колону підібрали під розріз місті Лохвиця; різьбове з’єднання не потребує клею й допомагає ізолювати нестабільні верхні води.
Фільтр 6 м і гравійна обсипка
Фільтр розташували на інтервалі 90–96 м у найодноріднішій піщаній товщі, а затрубний простір обсипали митим гравієм.
Занурювальний насос 1,1 кВт
Модель насоса визначили після заміру дебіту та динамічного рівня, врахувавши одночасний водорозбір у двох будинках.
Автоматика із захистом насоса
Автоматика підтримує робочий тиск, а захист від сухого ходу зупиняє насос при аварійному зниженні рівня.
Хід робіт
ВІД ЗАЇЗДУ
ДО ЧИСТОЇ ВОДИ
Коротка хронологія показує, що саме відбувалося на ділянці та в якій послідовності.
Перевірка точки й заїзду
Маршрут заїзду та місце відведення води під час прокачування узгодили ще до виїзду бригади. Врахували септик, фундаменти, кабелі, дерева та майбутній маршрут труби до будинку.
Буріння з фіксацією розрізу
Послідовно пройшли чорнозем і лесовидні суглинки, чергування глин, алевритів і піщаних прошарків та мергель та водотривка глина. Кожну зміну породи відмічали для вибору робочого інтервалу.

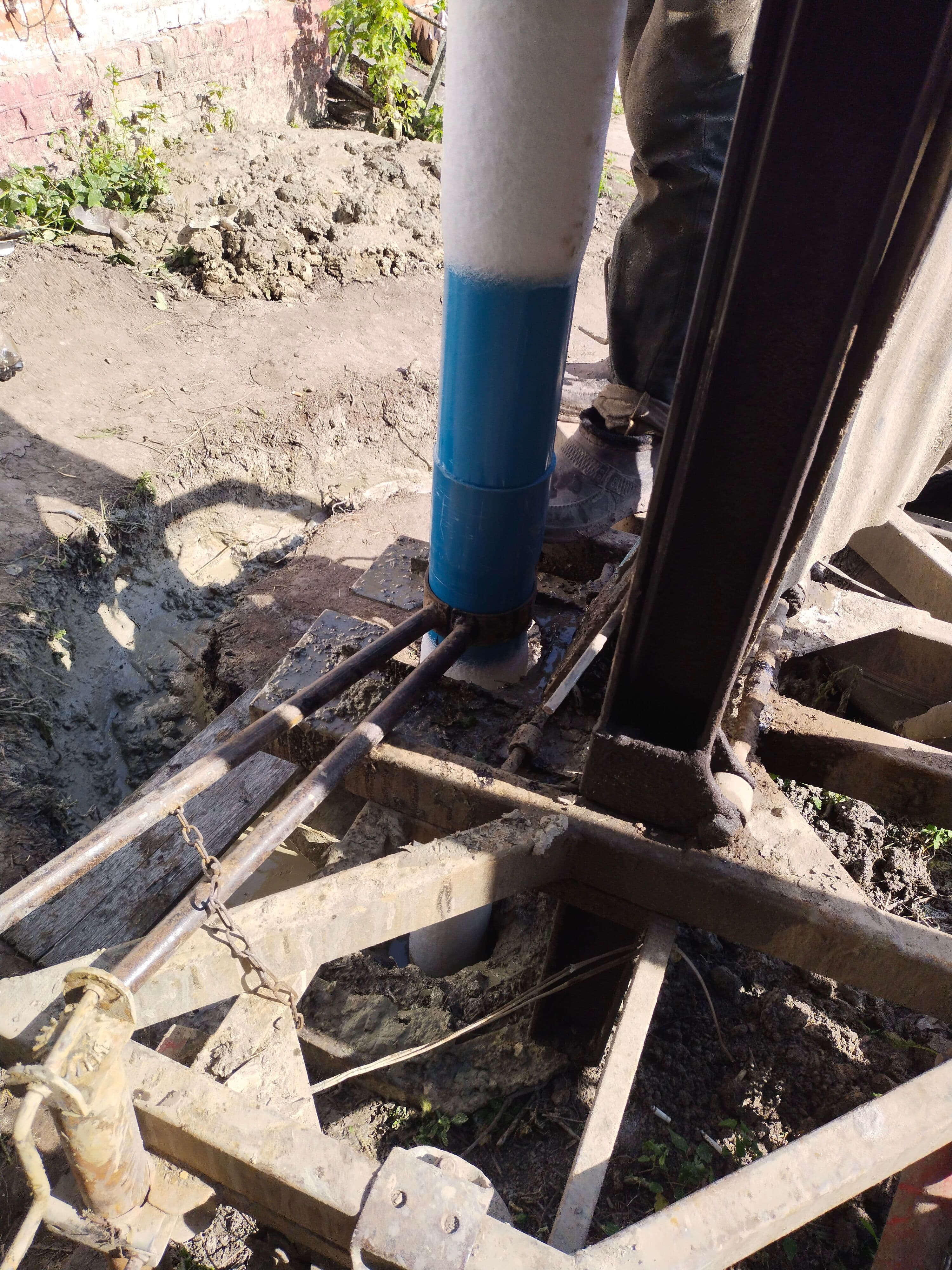

Обсадка, фільтр і обсипка
Змонтували НПВХ колону, встановили 6-метровий фільтр у кварцово-глауконітовий пісок · бучацько-канівський горизонт та сформували гравійну обсипку.
Прокачування й заміри
Прокачували до стабілізації показників, зафіксували статичний рівень 16 м, динамічний 27 м і розрахунковий дебіт 2,6 м³/год.
“
Після контрольного прокачування подача стабілізувалася на рівні 2,6 м³/год. Такий режим відповідає задачі: два будинки й господарські точки. Остаточний склад води для питного використання потрібно підтвердити лабораторним аналізом.
Технічний підсумокЛохвиця
Розрахунковий результат2,6 м³/год після прокачуваннядва будинки й господарські точки
