Умови на ділянці
Нова ділянка без централізованої мережі, де фундамент і септик ще перебували на етапі планування. Через щільну забудову використали компактну схему розміщення техніки й захистили прилеглу зону.
Виконана робота · Лебедин · міська громада
Свердловина 75 м — Лебедин
Для об’єкта у Лебедині зробили свердловину під ключ глибиною 75 м. Пройшли водотривкі породи, установили НПВХ колону Ø125 мм, розмістили фільтр у робочому піску, виконали гравійну обсипку та контрольне прокачування. Розрахунковий дебіт після очищення — 2,4 м³/год.
Дивитися результат модельний локальний кейсСумський район
Глибина75 м
Горизонтпіски бучацько-канівських відкладів
ТрубаНПВХ Ø125
Дебіт2,4 м³/год
Фото з ділянки
ЯК ПРОХОДИЛО
БУРІННЯ У ЛЕБЕДИНІ
Кожна свердловина має свої умови. Тому показуємо не тільки фінальний результат, а й сам процес роботи на реальних об’єктах.
Фото в кейсі3

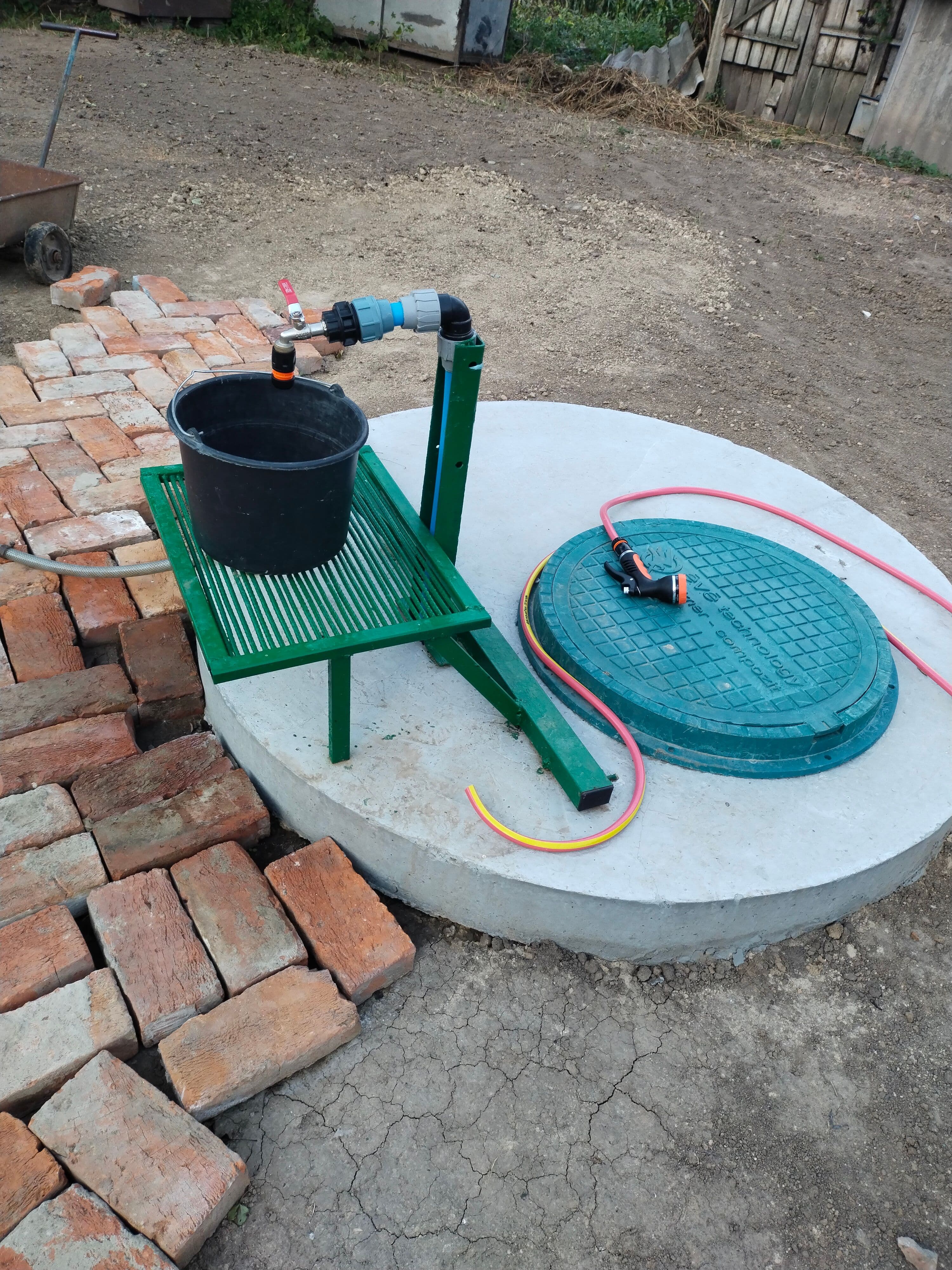

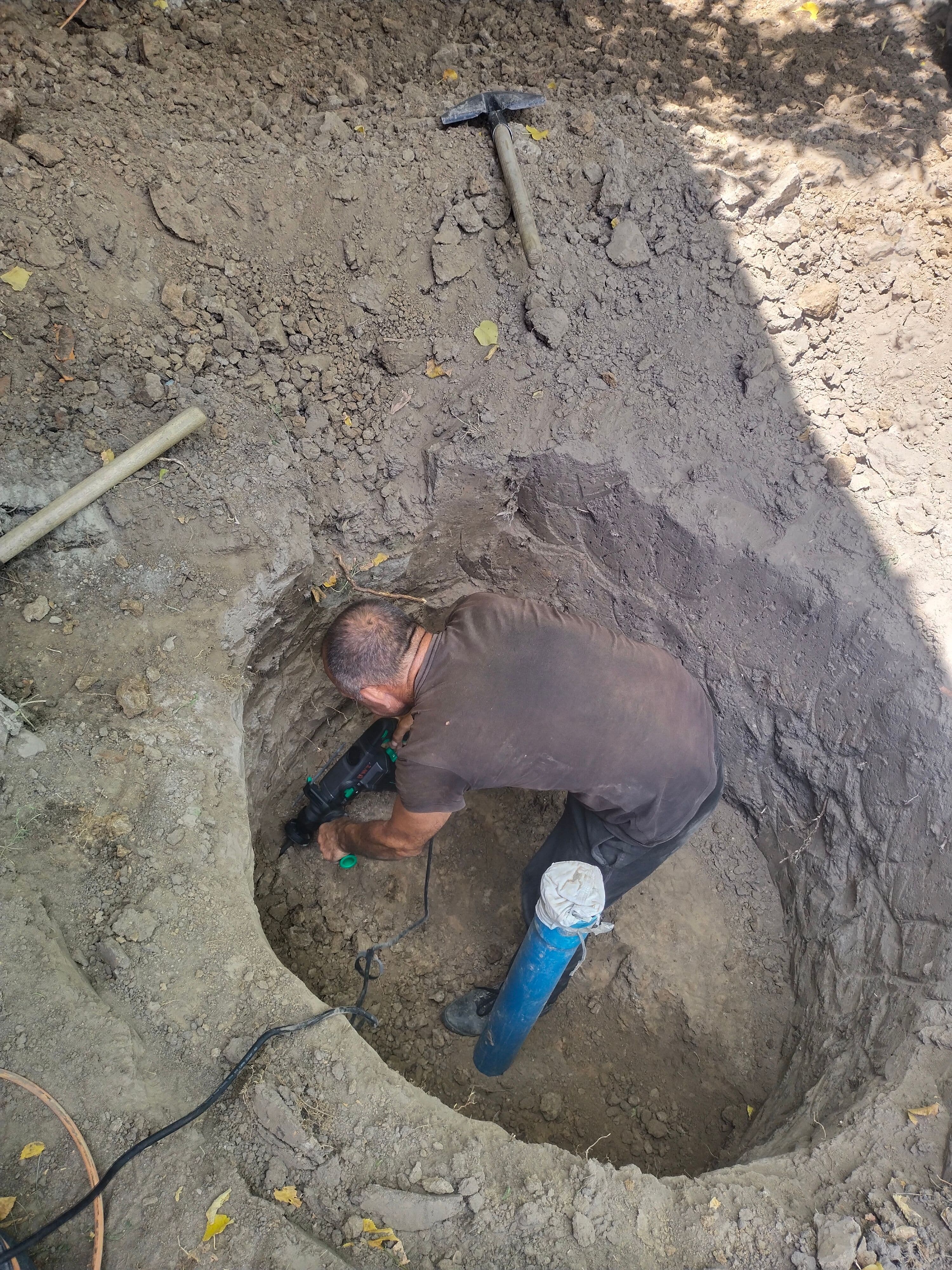

буріння, обсадна труба, прокачування, насос і готовий вузол
Завдання власника
СТАБІЛЬНА ВОДА
ДЛЯ БУДИНКУ Й ДВОРУ
Лебедин розташований на Вільшанці, що нижче міста впадає у Псел; у межах міста русло частково спрямлене. Річкова долина, ставки та підвищені квартали формують різні умови поверхневого стоку, тому місце буріння оцінюємо не лише за назвою населеного пункту. Показник зі свердловини біля Вільшанки не можна без поправок застосовувати до ділянки на іншій відмітці. Спочатку зіставляємо координати й рельєф. Ключова задача модельного об’єкта — подача води для будівельних робіт із подальшим переходом на постійне водопостачання будинку. На ділянці: нова ділянка без централізованої мережі, де фундамент і септик ще перебували на етапі планування; ділянка розташована на пологому схилі, тому прогноз зі свердловин у нижчій частині населеного пункту скоригували за відміткою рельєфу.
Задача водопостачання
Завдання об’єкта — подача води для будівельних робіт із подальшим переходом на постійне водопостачання будинку. Підбір конструкції орієнтували не лише на глибину, а й на фактичну водовіддачу шару.
Прийняте рішення
Обсадну колону монтували одночасно з проходкою, щоб ізолювати верхні сипкі прошарки та зберегти геометрію стовбура. Після прокачування підібрали насос під поточні будівельні потреби та майбутнє навантаження будинку.
Паспорт об’єкта
ФАКТИЧНІ ПАРАМЕТРИ
СВЕРДЛОВИНИ
Саме ці дані роблять кейс переконливим. Глибину, рівні води та дебіт беремо з паспорта після завершення буріння й прокачування.
Тип свердловинипобутова фільтрова
Загальна глибина75 м
Водоносний горизонтпіски бучацько-канівських відкладів
Обсадна колонахарчова НПВХ Ø125 мм, різьбове з’єднання
Робоча частина фільтра4 м
Гравійна обсипкамитий фракціонований кварцовий гравій
Статичний рівень20 м
Динамічний рівень31 м
Дебіт після прокачування2,4 м³/год
Насосзанурювальний, 0,75 кВт
Рівень землі
20 мстатичний рівень
31 мдинамічний рівень
71–75 мфільтр у водоносному піску
Піщаний водоносний горизонт
75 м
Що пройшли під час буріння
ГЕОЛОГІЯ
ЦІЄЇ ДІЛЯНКИ
Під час буріння фіксуємо фактичну зміну порід. Наведений локальний розріз є модельним орієнтиром і не замінює журнал буріння конкретної свердловини.
0–5 мґрунт і лесовидний суглинок
5–15 мглини та піщані прошарки різної потужності
15–61 мщільна глина з мергелистими прошарками
61–75 мдрібно- і середньозернистий пісок · бучацько-канівський горизонт
Матеріали й обладнання
ЩО ВСТАНОВИЛИ
НА ОБ’ЄКТІ
У кожному кейсі вказуємо не просто «свердловина під ключ», а конкретні матеріали й обладнання, які отримав власник.
Харчова НПВХ труба Ø125 мм
Колону підібрали під розріз місті Лебедин; різьбове з’єднання не потребує клею й допомагає ізолювати нестабільні верхні води.
Фільтр 4 м і гравійна обсипка
Фільтр розташували на інтервалі 71–75 м у найодноріднішій піщаній товщі, а затрубний простір обсипали митим гравієм.
Занурювальний насос 0,75 кВт
Модель насоса визначили після заміру дебіту та динамічного рівня, врахувавши поточні будівельні потреби та майбутнє навантаження будинку.
Автоматика із захистом насоса
Автоматика підтримує робочий тиск, а захист від сухого ходу зупиняє насос при аварійному зниженні рівня.
Хід робіт
ВІД ЗАЇЗДУ
ДО ЧИСТОЇ ВОДИ
Коротка хронологія показує, що саме відбувалося на ділянці та в якій послідовності.
Перевірка точки й заїзду
Через щільну забудову використали компактну схему розміщення техніки й захистили прилеглу зону. Врахували септик, фундаменти, кабелі, дерева та майбутній маршрут труби до будинку.
Буріння з фіксацією розрізу
Послідовно пройшли ґрунт і лесовидний суглинок, глини та піщані прошарки різної потужності та щільна глина з мергелистими прошарками. Кожну зміну породи відмічали для вибору робочого інтервалу.
Обсадка, фільтр і обсипка
Змонтували НПВХ колону, встановили 4-метровий фільтр у дрібно- і середньозернистий пісок · бучацько-канівський горизонт та сформували гравійну обсипку.
Прокачування й заміри
Прокачували до стабілізації показників, зафіксували статичний рівень 20 м, динамічний 31 м і розрахунковий дебіт 2,4 м³/год.
“
Після контрольного прокачування подача стабілізувалася на рівні 2,4 м³/год. Такий режим відповідає задачі: будівництво й майбутній будинок. Остаточний склад води для питного використання потрібно підтвердити лабораторним аналізом.
Технічний підсумокЛебедин · модельний локальний сценарій
Розрахунковий результат2,4 м³/год після прокачуваннябудівництво й майбутній будинок
